Szemétszállító tömörítő állomások

A LYSZ20CY szemétszállító kompressziós állomások a cégem a hazai higiéniai berendezések sajátos helyzete, a reagáló ország szemétbesorolási követelményei, a hazai és külföldi szemétszállítás fejlett technológiája és technológiája referenciaként, valamint új termékek kutatása és fejlesztése, elsősorban a városi utcák, kereskedelmi negyedek, gyárak, iskolák, kórházak lakóinak használják, a nedves szemetet (kivéve az evőkuckói szemetet) gyűjtik.
A LYSZ20CY szemétszállító tömörítő állomások kaparó és csúszó vízszintes tömörítési technológiát alkalmaznak. A kompresszor és a szemetes edény egybe van építve, az összegyűjtött nedves szemetet közvetlenül a zárt szemetes edényekbe sűrítik, hogy csökkentsék és szállítsák át a kocsi levehető szemeteskocsival. A berendezés jellemzői: kevesebb szag, nincs másodlagos szennyezés, kis területű, rugalmas és így tovább. Különösen alkalmas új átrakóállomások és régi állomások rekonstrukciójára olyan városi területeken, ahol a területszerzés nehézkes és a terület kicsi. A LYSZ20CY szemétszállító kompressziós állomások alkalmasak 120L-es, 240L-es és 660L-es szabványos szemeteskukák betöltésére, és dokkolhatók a Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS és 5082ZSZZZ szemétszállító kocsikkal is. Környezetbarát, gazdaságos, hatékony, alkalmazkodó, rugalmasan üzemeltethető.

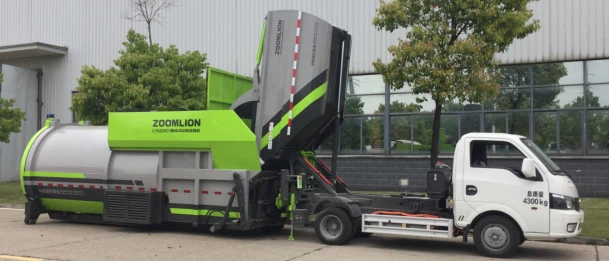

Állomás dokkoló mód

Komplett kompresszoros konfigurációkészlet

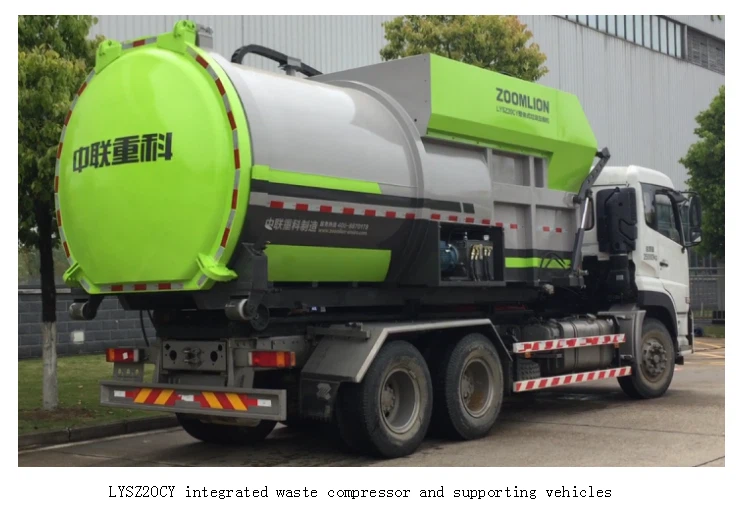

LYSZ20CY integrált hulladékkompresszor és tartó járművek

A kompresszor fő elemei

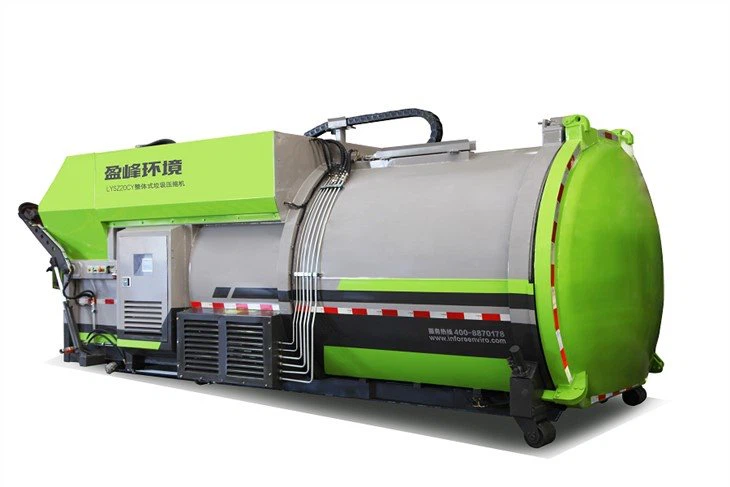

A LYSZ20CY integrált szemétkompresszor karosszéria-szerelvényből, nyomáskitöltő mechanizmusból, kirakodóajtóból, vödör billenő mechanizmusból, elülső burkolat szerelvényből, elektromos vezérlőrendszerből és hidraulikus rendszerből áll.

LYSZ20CY integrált szemétkompresszor kapcsolási rajza

A karosszéria-összeállítás az egyes funkcionális komponensek összekötő teste, amely a berendezés teljes szerkezetét alkotja. A karosszéria elülső vége egy kompressziós tartály, amely egy csatorna a szemét tömörítésére. A karosszéria hátulja egy szemetes, amely a betöltött sűrített szemét mennyiségét mutatja.

2, A nyomáskitöltő mechanizmus a karosszéria-összeállítás kompressziós tartályának felső részében található. Ez egy nyomóberendezés, amely a kompressziós tartályból a szemetet a kaparó- és csúszólap-mechanizmuson keresztül a szemetesbe nyomja. Hatékonyan tömörítheti a szemetet.

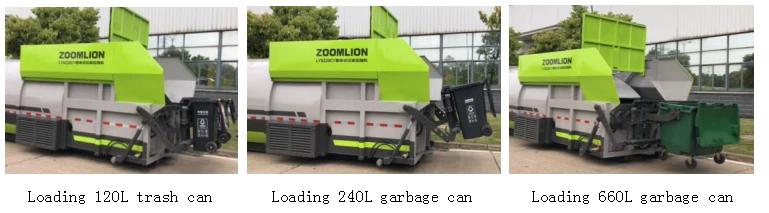

3,Az ürítőajtó a berendezés hátulján található, és a szemét kiürítésére szolgáló eszköz.A vödörforgató mechanizmus a kompresszortest elülső részébe van beépítve, amely a kompresszor adagolóeszköze. Alkalmas 120L-es, 240L-es és 660L-es szabványos szemeteskukák betöltésére is.

Az elülső burkolat szerelvény az adagolónyílás felső részébe van beszerelve, amely az adagolónyílás kinyitásában és zárásában játszik szerepet, hogy megakadályozza a szennyvíz és a szemét permetezését

4, Az elektronikus vezérlőrendszer a kompresszor vezérlőközpontja, minden műveletet a PLC program vezérel, a következő fő funkciókat érheti el: (1) automatikus töltési ciklust hajthat végre, amikor megnyomjaa töltési ciklus nyomógombja, a nyomással töltő mechanizmus automatikusan előre-hátra mozoghat a kompressziós kamrában; (2) Teljes nyomás riasztás: Amikor a szemetes dobozban lévő szemetet egy bizonyos sűrűségre nyomják, a hidraulikus rendszer nyomásértékének elemzésével a biztonság, a védelmi berendezések és a hatékonyság szempontjából, a rendszer automatikusan riaszt; (3) Meg tudja valósítani az automatikus hibadiagnosztikát, ha a kompresszor nem tud normálisan működni, automatikusan meg tudja ítélni a hiba okát, és megjeleníti a képernyőn, ezzel egyidejűleg a rendellenes okok elemzése hangközvetítés elérése érdekében (opcionális); (4) Hidraulikus rendszer védelme: ha a hidraulikus rendszer olajhőmérséklete magas, a rendszer automatikusan elindítja a hűtőrendszert; Ha az olajhőmérséklet túl alacsony, a rendszer automatikusan elindítja a hidraulikaolaj-fűtőrendszert, amíg az olaj hőmérséklete a megfelelő hőmérsékletre nem emelkedik (opcionális); Hidraulikus rendszer: a "kettős szivattyú" és a hatékony hidraulikus vezérlőkör használata javítja a termék hatékonyságát és csökkenti az energiafogyasztást; A hidraulikus rendszer elrendezése a meglévő hely- és karbantartási kényelemmel, az elválasztás teljesítmény- és vezérlőrészével, kompakt szerkezettel, kényelmes karbantartással kombinálva. A rendszer fő elemei jól ismert külföldi márkákat vesznek át a rendszer magas megbízhatóságának biztosítása érdekében.

A kompresszor jellemzői
1, Funkcionális jellemzők elemzése:
1) A felső nyomású töltőberendezés hatékonyan elkerüli a szennyvíz eláztatását és az ADAPTS-t a nedves szemétgyűjtéshez;
2) Gömb alakú hátsó ajtó kettős olajhenger-reteszeléssel, hatékonyan oldja meg a szennyvízszivárgást;
3) Az állomás dokkoló etetés és a szabványos műanyag vödör etetés kettős módú integrációja javítja a berendezések alkalmazkodóképességét;
4) Háromfázisú tápegység fázissorrend-kapcsoló funkciójával;
Folyadékkristályos kijelző funkció;

6) Teljes nyomásriasztással és kijelző funkcióval;
7) A hidraulikus rendszer automatikus hőelvezetése és fűtési funkciója (opcionális);
8) Vezetékes vezérléssel és érintéssel kettős vezérlés funkcióval (opcionális vezeték nélküli távirányító);
9) Vészleállítás vezérlő funkcióval;
10) Automatikus hibariasztással és automatikus diagnosztikai funkcióval, a rendellenes helyzetek okainak elemzéséhez hangközvetítés (opcionális);
11) A berendezés dobozának hátsó ajtaja hidraulikus reteszelést alkalmaz, amely közvetlenül vezérelhető a doboz hátsó ajtajának kinyitásához és zárásához a levehető szemeteskocsi vezetőfülkéjében.
2, Bevezetés a stabilitásba és a megbízhatóságba:

1) A test összeállítás kompressziós tartály része téglalap alakú, ami kényelmes a kompressziós mechanizmus számára a tömörítés megvalósításához. A szemetes rész kör alakú, amely kényelmes a szeméttároláshoz és a kirakodáshoz, és kiváló mechanikai tulajdonságokkal rendelkezik.
2) Minden kitett vasfém felületet rozsdagátlóval kezelnek, a szeméttel közvetlenül érintkező acélt pedig savas pácolással, foszfátozással és passziválással kezelik.

3) A berendezést PLC vezérli.
4) A berendezés legfontosabb részei: hidraulikus vezérlőszelep, olajszivattyú, motor, elektronikus vezérlőelemek jól ismert márkák itthon és külföldön.
Az összes forgópántos tengely speciális önkenő csapágyakból vagy csuklócsapágyakból készül, a henger dugattyúrúd felülete krómozott, amely erős kopásállósággal és korrózióállósággal rendelkezik, így biztosítva az élettartamát zord körülmények között is.
3, Bevezetés az energiatakarékosságba és a környezetvédelembe:
Kis alapterületű, polgári beépítés nélkül, vagy csak egyszerű polgári építésű, gazdaságos és praktikus, rugalmas, nedves szemétszállításra és szállításra alkalmas; Kézi vezetékes vezérlőgombdoboz vagy vezeték nélküli távirányító (opcionális), hatékonyan javítja a kezelők munkakörnyezetét; Golyó alakú kirakodóajtó-reteszelő mechanizmus és tömítőszerkezet a szemét tömörítésének és szállításának biztosítása érdekében, a szennyvíz szivárgás nélkül.

Dupla szivattyús meghajtás, a rendszernek nagy nyomásra van szüksége, egyszivattyús munkára, a rendszernek nagy sebességre van szüksége, dupla szivattyús munkára, nagy hatékonyságra és energiatakarékosságra, a rendszer hőjére.

Az állomáson dokkolható az 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS és 5082ZZZ Zoomlion szemétszállító teherautóval, anélkül, hogy át kellene mennie a másodlagos garat feltöltésén, hatékonyan elkerülheti a szemeteskocsi-ürítés és a garatbetöltés hagyományos működési módját, a por- és szemétbetöltési problémákat. miközben javítja a működési hatékonyságot.


Bevezetés a kompresszor előnyeibe
1) A nyomástöltő berendezés meghajtó hengere a kompressziós tartály tetején található, és zárt kialakítása alkalmas a nedves szemét kezelésére.
2) Erős alkalmazkodóképesség, azaz megfelel az állomás dokkolójának a Zoon 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ szemétszállító teherautóval, és megfelel a 120L, 240L, 660L szabványos szemeteskuka betöltésnek.
3) Valósítson meg egy új dokkoló módot a Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS és 5082ZZZ szemétszállító járművekkel az állomáson, amely rendkívül hatékony és energiatakarékos. Megváltoztatja a szemétgyűjtő járművek másodlagos adagoló dokkolási módját és az integrált szemétkompresszort, amely először a szemetet a garatba dobja, majd a garatot a kompressziós tartályba fordítja, és az elsődleges adagoló dokkolás befejeződik. A hatékonyság jelentősen javult. Csökkentse a kezelő munkaintenzitását. A hagyományos üzemmódhoz képest az elsődleges betáplálás felváltja a másodlagos betáplálást, csökken a berendezések energiafogyasztása, egyszerűsödik a működési folyamat és a működés.
A nyomástöltő berendezés a kompressziós tartály tetején található, a karosszéria elülső végén. A nyomásos töltőhengernek nincs veszélye a szennyvíz eláztatására a hagyományos kompressziós hengerben, és a henger használati környezete jelentősen javul, és a henger élettartama jelentősen meghosszabbodik.
5) A nyomásos töltőberendezés nagy nyomású töltési hatékonysággal rendelkezik, egyetlen lökettel 2,35 m³ kompressziós térfogattal, ami az iparág vezető szintjét jelenti.
6) A hidraulikus szivattyúállomás és a hidraulikus szelepcsoport a berendezés középső részének aljának bal és jobb oldalán található, kompakt szerkezettel és kényelmes karbantartással, miközben csökkenti a berendezés súlypontját és javítja a berendezés súlypontját. a szállítás biztonsága.
Jó környezetvédelmi teljesítmény, nincs expozíció, szóródás, csepegtető jelenség a szemetes dokkolás és szállítás során.
8) A nagy hatékonyság és az energiatakarékosság használata, a kettős szivattyú megbízható teljesítménye, a rendszernek nagy nyomásra van szüksége, egy szivattyús munkára, a rendszernek nagy sebességre van szüksége, kettős szivattyú használatára, nagy hatékonyságra és energiatakarékosságra, a rendszer hőjét.
9) Az új reteszzáró mechanizmust alkalmazzák, a felső és az alsó négy pont reteszelve van, a tömítőszalag összenyomása fokozatmentesen állítható, és automatikus leválasztásgátló funkcióval rendelkezik, a reteszelés megbízható (még a hajtóhenger esetén is) szivárgás), és a tömítés jó.
10) A karosszéria elülső végén lévő kompressziós tartály mindkét oldalán van egy szennyvízkivezetés, és egy szennyvízkivezetés is biztosított, amely kényelmes a szennyvízkivezetésnél lévő szemét tisztítására és a szennyvíz segítésére. kisülés.

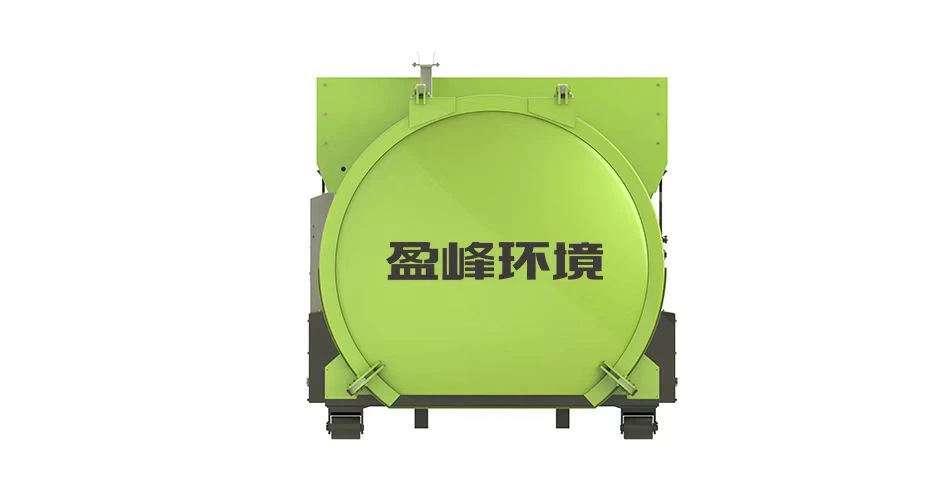

11) A kirakodóajtó új gömb alakú szerkezetet, gyönyörű megjelenést és megbízható szerkezetet vesz fel.

A működési folyamat bemutatása (lásd a működési folyamat folyamatábráját)

LYSZ20CY folyamat bemutatása
1.1 Szemétgyűjtés és tömörítés
A városi lakosok nedves szemétszállítása után a szemetet közvetlenül a kompresszor betápláló nyílásába önrakodó szemeteskocsi (5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ), vagy a szabványos 120 literes, 260 l-es szemetes edénybe dobja. berakodásra szolgál, a kanál forgó mechanizmusa pedig a kirakodásra szolgál. Ezután nyomja meg a nyomásos töltési ciklus gombját a kompressziós tartályba öntött szemét összenyomásához, ismételje meg a fenti folyamatot, amíg a nyomásriasztás meg nem telik, a működési elülső burkolat szerelvény bezárja az adagolónyílást, a vödör forgó mechanizmusa kisülési állapotba kerül, a tevékenység a horog szállítási állapotba van felfordítva.
1.2 Csomagolás fel a buszra
A kocsi kirakodó kukásautóját a kompresszor elejébe öntik úgy, hogy a húzókar horga a kompresszor horgával egy vonalba kerüljön, a kocsi kirakodó szemeteskocsija pedig a kompresszor felhúzására és reteszelésére szolgál. a kompresszort.
1.3 Szemétszállítás

Indítsa el a kocsi kivehető szemeteskocsit, hogy a szeméttel teli kompresszort kivigye a szeméttelepről a szeméttelepre vagy más szemétlerakó helyre.
1.4 Szemeteskosár-ürítés

Miután a kocsi kivehető kukásautó megérkezik a lerakóba vagy más szemétlerakó helyre, a kocsi kivehető szemeteskocsi hidraulikus rendszerén keresztül meglazítják a kompresszor kirakodóajtójának zárszerkezetét, majd a húzókaros emelőszerkezetet működtetik az emeléshez. a kompresszort addig, amíg a dobozban lévő szemét teljesen ki nem ürül.

LYSZ20CYIntegrális hulladékkompresszor működési folyamatábra


A kompresszor főbb műszaki jellemzői és teljesítményparaméterei

Kisegítő jármű -- kocsi kivehető szemeteskocsi
A jármű önmagában is képes be- és kirakodni, nagy rakomány, nagy szállítási hatékonyság, erős mobilitás, könnyű kezelhetőség, biztonságos és megbízható, magas fokú automatizáltság, széles körű alkalmazási lehetőségek és egyéb előnyök.

A kocsi kivehető szemeteskocsi műszaki paraméterei a következők:

1. Berendezések telepítése, valamint víz- és áramigény

A felhasználók meghatározhatják a szeméttelep berendezések és járművek konfigurációját a helyi földrajzi elhelyezkedésnek és a szemétszállítás mennyiségének megfelelően. A méretek a következő szeméttelep elrendezési diagramon vannak jelölve a felhasználók tájékozódásához.

Egypozíciós teljesítményigény: Az ügyfélnek háromfázisú, ötvezetékes, 380V/10kW külső tápellátást kell biztosítania, a megfelelő megszakítóval felszerelve szivárgásvédelemmel (In < 30ma).="" a="" tápegység="" és="" a="" kompresszor="" közötti="" távolság="" nem="" lehet="" több="" 10="">
Vízforrás követelmények: hagyományos víz, a minimális szívócső 1 hüvelyk.

Építési követelmények: LYSZ20CY épület szabad magassága legalább 6 méter; A kapun belüli hézagmagasság nem lehet kevesebb 5,5 méternél, és a kapu szélessége nem lehet kevesebb 4 méternél.
A rajzok és műszaki utasítások csak a berendezés beépítési követelményeit mutatják be. A tervező megtervezheti az olyan létesítményeket, mint a személyzeti társalgók, WC-k, szennyvízkutak és ülepítő kutak a környező feltételeknek megfelelően. A kotrás megkönnyítése érdekében javasolt a szeptikus tartályt a szabadban elhelyezni.

LYSZ20CYSEgy állomás építési terve
